BLOCS DE CONTACTS AUXILIAIRES MONTAGE LATERAL CAL4-11 1NC+1NO
5 125 CFA

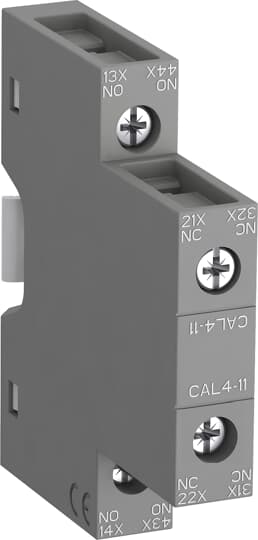

Bloc de contacts auxiliaires CAL4-11
Les blocs de contacts auxiliaires sont utilisés pour le fonctionnement des circuits auxiliaires et des circuits de commande pour les environnements industriels standard.
Types de blocs de contacts auxiliaires pour montage frontal:
• Bloc CA4 1 ou 4 pôles, avec contacts instantanés NO, NC
• Bloc CC4 1 pôle, avec contact NO principal ou contact NC retardé
• Bloc CAT4 2 pôles, avec NO + instantané Contacts NC et connexion de la borne de bobine A1 / A2 en face avant.
Sélectionner les blocs de contacts auxiliaires 4 pôles CA4 – .. E, CA4 – .. M, CA4 – .. U ou CA4 – .. N, en fonction du type de contacteur ou de relais de contacteur pour le respect des exigences standard (voir ” Marquage et positionnement des bornes “).
Types de blocs de contacts auxiliaires pour montage latéral:
• Bloc 2 pôles CAL4, avec contacts instantanés NO + NC.
Pour clipser sur le côté droit et / ou gauche des contacteurs. Les blocs de contacts auxiliaires sont équipés de bornes de raccordement à vis livrées ouvertes, protégées contre les contacts directs accidentels et portent le marquage de fonction correspondant.
Additional information
| Intensité nominale | 0.25 A |
|---|---|
| Fréquence estimée | 50/60 Hz |
| Type de montage | Latéral |
| Nombre de contacts | 1NON et 1NC |
| Cycles de fonctionnement | 1200/900 cycles AC/DC |
| Série | CA |
| Utilisation avec | Contacteur AF09 et AF38 et NF |
| Taper | 2 pôles |
| Tension nominale | 600/690 VCA |
| Puissance |
Brand
ABB
