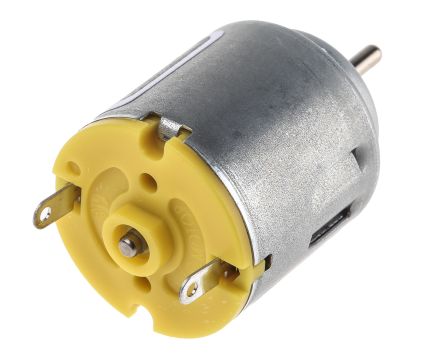

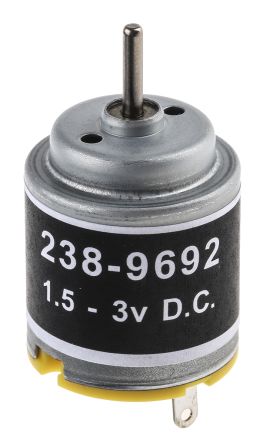

MOTEUR CC RS PRO, 1,5 3 V C.C., 1,21 W, 8 200 ? 14 000 TR/MIN, 960 MA
Survolez l'image pour l'agrandir
Détail produit
Moteurs d’usage général
Ces moteurs sont proposés avec différentes vitesses, différentes tensions d’entrée et différents couples de sortie.
Ils sont idéals pour les projets de développement ou éducatifs, ainsi que pour diverses applications telles que les mécanismes de démonstration, d’essai, de mouvement, de maquettiste ou de déplacement simple ou peu coûteux.
| code | plage de | corps (mm) | arbre (mm) | ||
| commande | tension (V c.c.) | longueur | diamètre | longueur | diamètre |
| 238-9692 | 1,5 à 3 | 21 | 21 | 8,3 | 2 |
| 238-9709 | 1,5 à 3 | 30,5 | 23,8 | 10,4 | 2 |
| 238-9721 | 3 à 7,2 | 32,5 | 27,7 | 12,5 | 2,3 |
| 238-9715 | 6 à 15 | 38 | 27,6 | 8,2 | 2,3 |
| 238-9737 | 6 à 15 | 38 | 27,7 | 11,5 | 2,3 |
| 238-9759 | 4,5 à 15 | 50 | 35,8 | 8,5 | 3,2 |
| tension | à vide | au rendement max. | ||||
| code | nom. | vitesse | courant | vitesse | courant | couple |
| commande | (V c.c.) | (tr/mn) | (A) | (tr/mn) | (A) | (gcm) |
| 238-9692 | 1,5 | 8200 | 0,19 | 6250 | 0,62 | 6,4 |
| 3 | 14000 | 0,23 | 11300 | 0,96 | 10,4 | |
| 238-9709 | 1,5 | 4600 | 0,12 | 3750 | 0,53 | 11,53 |
| 3 | 9200 | 0,155 | 3750 | 0,85 | 20 | |
| 238-9721 | 6 | 11400 | 0,1 | 9800 | 2,1 | 77,7 |
| 238-9715 | 12 | 10668 | 0,132 | 8321 | 0,45 | – |
| 238-9737 | 12 | 12600 | 0,25 | 11600 | 1,24 | 70,6 |
| 238-9759 | 6 | 7500 | 0,45 | 6180 | 2,1 | 118,2 |
| 12 | 15800 | 0,52 | 13360 | 2,85 | 154,4 |
Moteurs à aimant permanent
Adaptés aux applications de déplacement, mouvement ou positionnement, lorsque l’utilisateur peut choisir le moteur ou la boîte de vitesses à installer.
Caractéristiques techniques
| Attribut | Valeur |
|---|---|
| Tension d’alimentation | 1,5 → 3 V c.c. |
| Gamme de puissance | 1,21 W |
| Vitesse de sortie | 8 200 → 14 000 tr/min |
| Diamètre d’arbre | 2mm |
| Couple de sortie maximum | 10,4 gcm |
| Longueur | 38mm |
| Dimensions | (Ø) 21 x 38 mm |
| Courant | 960 mA |
| Matériau du noyau | Noyau en Acier |
