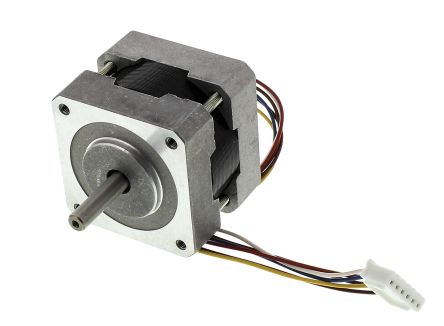

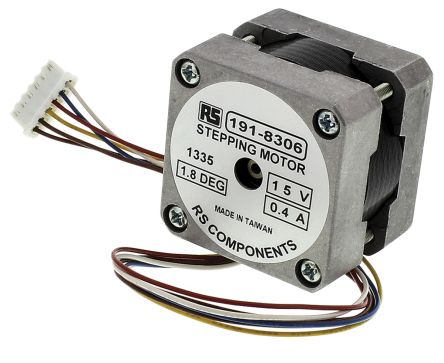

MOTEUR PAS-A-PAS UNIPOLAIRE HYBRIDE, 98MNM 1.8°, 6 FILS, 12 V C.C.
Survolez l'image pour l'agrandir
Détail produit
Moteurs pas à pas hybrides 1,8° taille 17
Moteurs pas à pas hybrides idéals pour les applications où un couple important, une bonne vitesse d’exécution et une bonne résolution angulaire sont nécessaires.
Le modèle code commande 440-436 possède un arbre arrière.
Configuration 6 fils.
Livrés avec connecteur.
Des réducteurs à adapter sont également disponibles.
| Code commande: | 440-420 | 440-436 | 191-8299 | 191-8306 |
| Tension (V c.c.): | 5 | 12 | 12 | 15 |
| Courant nominal (A): | 0,5 | 0,16 | 0,4 | 0,4 |
| Résistance (Ω): | 10 | 75 | 30 | 45 |
| Inductance (mH): | 6 | 30 | 14 | 22 |
| Couple de détente (mNm): | 5 | 4 | 3,5 | 3,5 |
| Couple de maintien (mNm): | 70 | 70 | 100 | 100 |
| Classe des isolants: | B | B | B | B |
| Pas angulaire: | 1,8° | 1,8° | 1,8° | 1,8° |
| Nombre de pas/tour: | 200 | 200 | 200 | 200 |
| Dimensions (mm): | ||||
| Hauteur: | 40 | 40 | 40 | 40 |
| Largeur: | 40 | 40 | 40 | 40 |
| Profondeur (sans arbre): | 33 | 33 | 33 | 33 |
| Longueur arbre avant: | 18,1 | 18,1 | 18,1 | 18,1 |
| Longueur arbre arrière: | – | 20 | – | – |
| Diamètre arbre: | 5 | 5 | 5 | 5 |
Caractéristiques techniques
| Attribut | Valeur |
|---|---|
| Angle de pas | 1.8° |
| Couple de maintien | 98mNm |
| Nombre de fils | 6 |
| Tension | 15 V c.c. |
| Taille du châssis | 40 x 40mm |
| Type de moteur pas à pas | Hybride |
| Diamètre d’arbre | 5mm |
| Courant | 320 mA |
| Type d’enroulement | Unipolaire |
| Longueur d’arbre | 24mm |
| Profondeur | 33mm |
| Nombre de paires de pôles | 2 |
| Résistance par phase | 37.5Ω |
| Conformité | Conforme à la directive RoHS |
