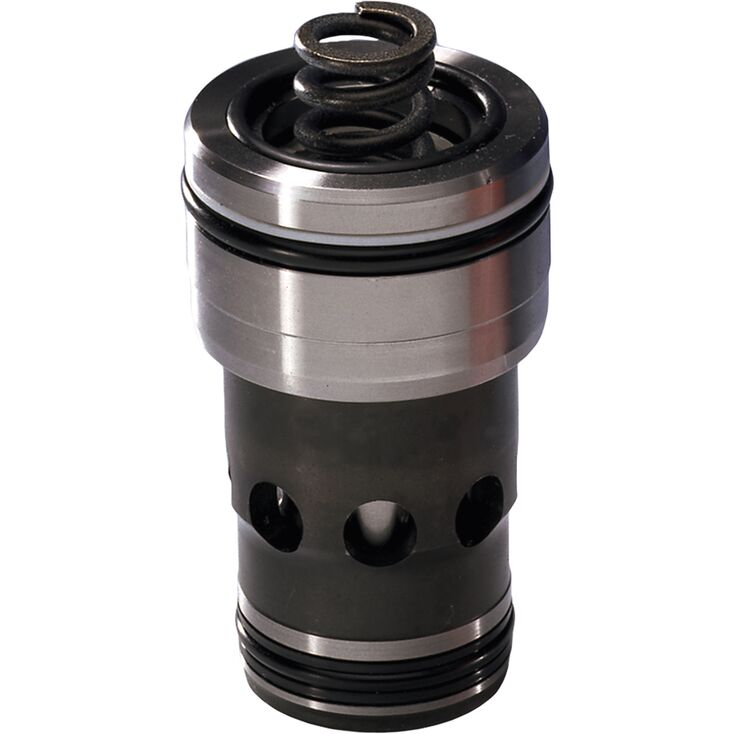

La vanne à cartouche pour la fonction de décompression (type LC) est une soupape champignon sans différentiel de surface (pas de surface effective à port B). La pression agissant sur l’orifice A est alimentée via l’orifice d’alimentation du pilote vers le côté ressort de l’élément. À des pressions inférieures à la réglage de la vanne pilote, les forces sur la bobine sont équilibrées et la bobine reste fermée en raison de la force du ressort. En arrivant sur le plateau, la bobine s’ouvre et limite la pression à l’orifice A par rapport aux caractéristiques pression-débit.

Reférence NEXA : NX-0504010002

Reférence fabricant : LC32DB20E-7X

Marque : Bosch Rexroth
